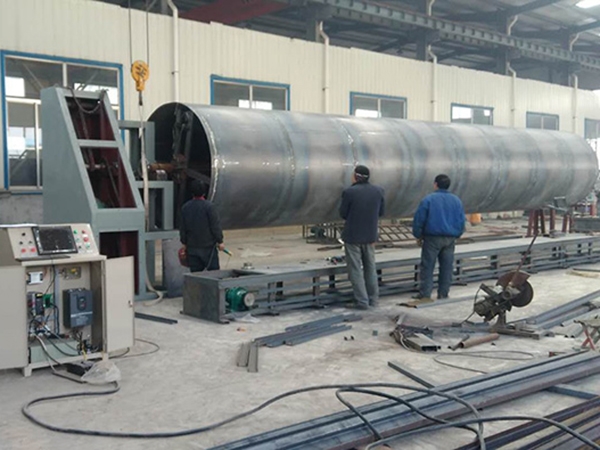

数控玻璃钢卧式缠绕机

数控玻璃钢卧式缠绕机

13615362786
安丘市旭龙机械制造有限公司
安丘市双丰大道工业园
2021-6-2 53

信息详情

95188981


一、设备简介

      玻璃钢缠绕机是采用电脑程序自动控制,该机人机界面合理,把缠绕产品的参数输入进去,微机可自动完成产品的参数设计,然后控制磨具转速与小车行走的复合运动完成产品环缠,交叉缠绕。
      该设备一般用于缠绕玻璃钢化工储罐、容器、化粪池、运输罐、玻璃钢烟筒、烟道、玻璃钢洗涤塔、净化池制品、管道的制造,也可用于其他行业制造线型缠绕类制品。它具有定位精度高、抗干扰能力强,操作调整方便、组装灵活、生产效率高、一机多用、操作方便等特点,具有广阔的应用前景。

二、组成结构:

1、小车行走轨道(15m):包括摆线针减速机、进口伺附电机、行走链条、链条涨紧机构、编码器等;
2、缠绕机传动机头(三轴):包括齿轮减速机及链轮、链条、普通电机、编码器等;
3、可移动罐体、支撑架 ;
4、缠绕小车;
5、带控胶装置的梳式浸胶槽 ;
6、简式张力纱架 ;
7、微控控制柜 ;

三、控制系统:

      控制系统有手动状态、交叉状态(自动)、环向状态(可自动可半自动)、正反向缠绕、紧急停车、无级调速等功能,无级调速时不影响线型。控制系统主要由以下硬件组成。
1、人机界面采用触摸屏
2、高端微机控制系统
3、小车伺服驱动系统
4、主轴变频驱动系统

四、型号参数

无标题文档


参数型号

DX-3000型

DX-4000型

DX-5000型

DX-6000型

DX-8000型

DX-10000型

总功率(KW)

7

10

10

13.5

17.5

17.5

产品长度(MM)

0-13000

0-13000

0-13000

0-12000

0-12000

0-12000

缠绕角度

45-90

45-90

45-90

45-90

45-90

45-90

纱片宽度(MM )

200以内

200以内

200以内

200以内

200以内

300以内

纱团容量(个)

40

50

50

55

60

65

主机输出轴(个)

2

3

3

3

1

1

占地面积  (长*宽*高 M)

17*7*2.1

18*8*2.4

18*10*2.8

17*8*3.4

18*9*4.4

18*10*5.4
